Informace o produktu

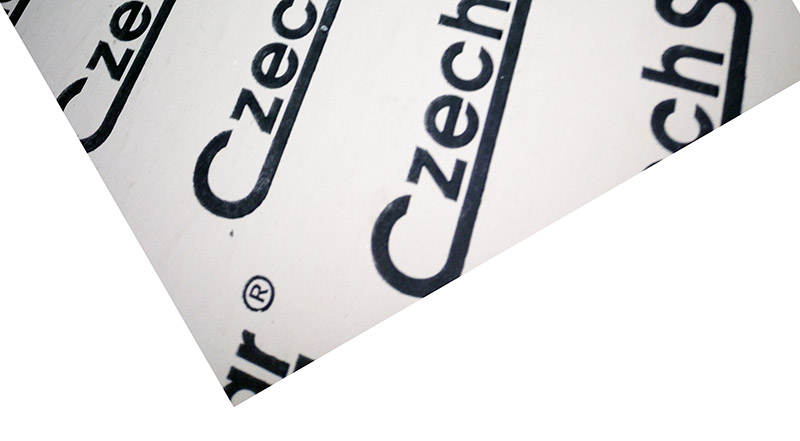

CS 1310 H je univerzální materiál z expandovaného grafitu s vložkou z ušlechtilé oceli 316L tloušťky 0,05 mm. Použitelný jako přírubové těsnění čerpadel a armatur, potrubí parovodů a dělících rovin skříní, ložiskových stojanů, a dalších…
Odolný stárnutí, nekřehne, bez pojiva. Samomazný a koroziodolný. Vzhledem ke 100% grafitu je tepelně vodivý, proto je vhodný i pro přehřátou páru.
Toto těsnění je vyráběné dle ISO 9001. Certifikace vydána TÜV CERT Management Service GmbH pod číslem 12 100 7202 – na výrobky z tohoto materiálu je vydáno prohlášení o shodě dle zákona č. 22/1997 Sb. – nabízíme také možnost dodávek hotových těsnění dle požadovaného tvaru a velikosti těsnění od počtu 1 ks metodou přesného vyřezání.
Technický list
| Stlačitelnost | ASTM F 36J | % | 40 až 50 |
| Zpětné odpružení | ASTM F 36J | % | 10 až 15 |
| Odolnost | DIN 52913 | ||
| 16h, 300°C, 50MPa | MPa | 45 | |
| Specifická míra úniku | DIN 3535-6 | mg/(s•m) | ≈ 0.06 |
| Obsah popela grafitu | DIN 51903 | % | ≤ 0,15 |
| Obsah chloridů | FSA NMG 202 | ppm | ≤ 35 |
| Obsah fluoridů | FSA NMG 203 | ppm | ≤ 50 |
| Hustota grafitu | DIN 28090-2 | g/cm3 | 1.0 |
| Obsah síry | ppm | ≤ 500 | |
| Obsah uhlíku | % | ≥ 99,85 | |
| Provozní podmínky | |||
| Kontinuální teplota | |||
| Vzduch nebo oxidační prostředí | °C | 450 | |
| Snížení nebo inertní prostředí | °C | 700 | |
| Minimální teplota | °C | -200 | |
| Tlak | bar | 100 | |
Detaily
| rozměr | 1000 x 1200 mm |
|---|---|
| tloušťka | 0,4 – 3 mm |
| Produktová řada - Přírubové těsnění | Těsnící desky |
| Materiál - Přírubové těsnění | Expandovaný grafit |
